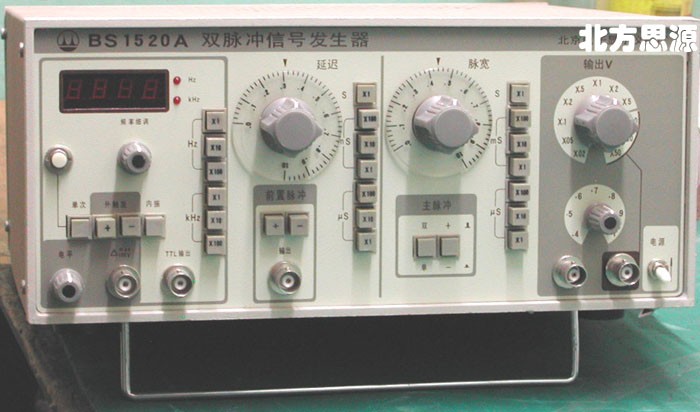

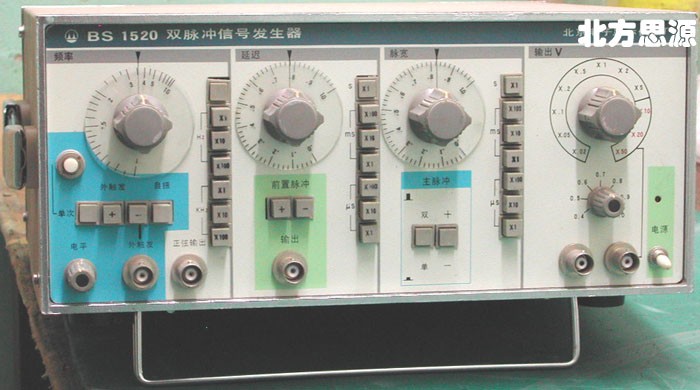

BS1520A  BS1520

双脉冲信号发生器

产地：北京 (28x12x24cm，约5kg)

重复频率为1Hz-1MHz的双脉冲（或单脉冲）信号，重复频率4位数码管显示，输出脉冲前、后沿快，电压高，幅度可调，重复频率延迟时间及脉宽连续可调，并有外触发输入，单次功能。

1、输出主脉冲

• 幅度：20mV-5V(匹配 50Ω)，10V-50V(内阻 2.5kΩ)
• 波形失真
  前沿：＜12ns(20mV-5V),＜0.5μs(10V-50V)
  后沿：约15ns(20mV-50V),约0.5μs(10V-50V)
  过冲：≤5％
  倾斜：＜5％
• 极性：正、负
• 方式：双、单
• 重复频率
  频率范围：1Hz-1MHz
  显示精度：时基精度±1/显示频率X闸门时间 ±1个字，除X1Hz档是10s闸门外，其它档位都是1s闸门
• 宽度范围：100ns-1s，误差≤±5％(满度值)
• 延迟时间范围：200ns-1s，误差≤±5％(满度值)

2、输出同步脉冲(前置脉冲)

• 幅度：≥3V
• 宽度：约100ns
• 极性：正负

3、外触发输入脉冲

• 波形：可用任意波形的正或负极性触发，触发电平可调
• 幅度：≥1V
• 频率范围：1Hz-1MHz
• 输入阻抗：1MΩ /30PF
• 最大允许输入电压：100Vp-p

4、工作方式；内、外 单次

5、TTL电平输出

• 频率：1Hz-1MHz(与内振重复频率一致)
• 幅度：TTL电平
• 负载能力：8LS TTL门
