函数/任意波形发生器

厂家: Rigol

特点及优点

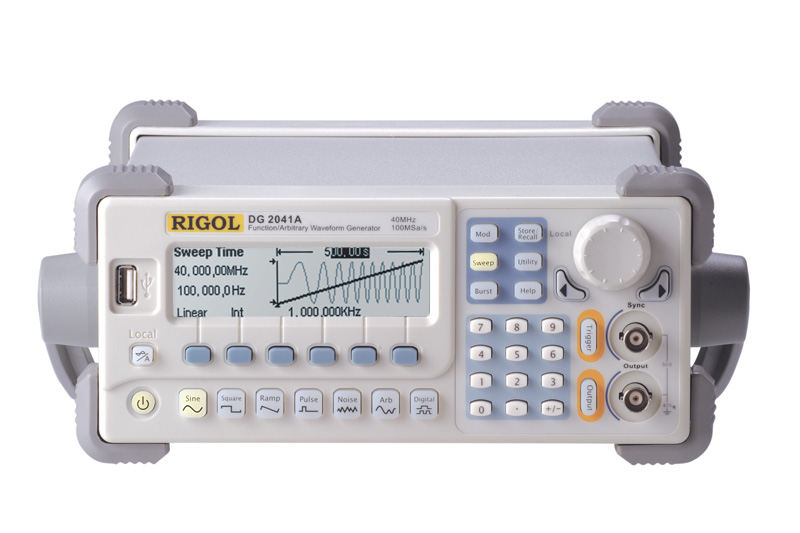

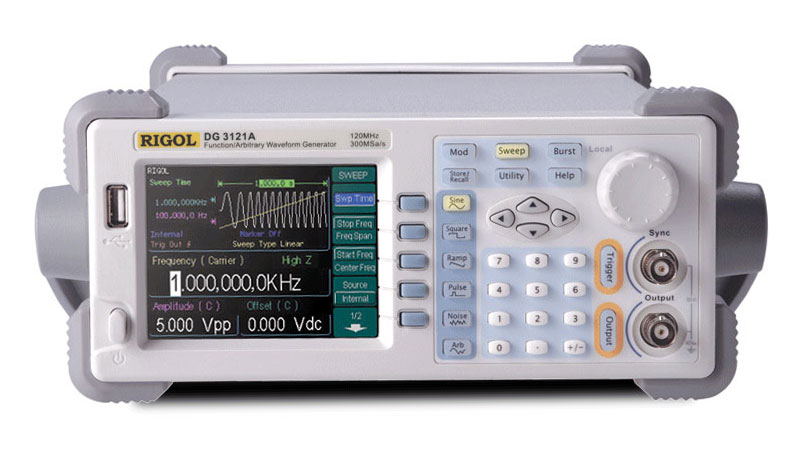

DG2000和DG3000系列可选配数字逻辑输出模块，外置16通道数据＋2通道时钟输出，成为真正意义上的模拟和数字混合信号发生器（MSG）。能够轻松地构造出常见的数字协议，配合模拟通道可以重现现实中更多的混合信号。
采用DDS直接数字合成技术，输出信号精确、稳定、低失真
高采样率，14位垂直分辨率，高采样点存储深度。
4.0’ QVGA 彩色液晶显示
输出十种标准波形：正弦波、方波、锯齿波、脉冲、噪声、指数上升、指数下降、Sin(x)/x、心电图波、直流
输出用户自行定义的任意波形
丰富的调制功能：调幅(AM)、调频(FM)、调相(PM)、频移键控(FSK)、脉宽调制(PWM)、扫频(SWEEP)、突发(BURST)
集成了PWM调制波形发生器
集成了脉宽和边沿可调的脉冲信号源
丰富的输入输出信号：波形输出，数字同步信号输出，外接调制源，外接基准10 MHz时钟源，外触发输入，内部10MHz时钟输出
丰富的接口配置：USB Device，LAN，GPIB，RS-232
USB Host插槽，支持U盘存储和USB接口打印机，并可通过USB存储设备进行系统升级
通过10/100M以太网接口，用户可通过WEB浏览器远程访问和控制信号发生器
与DS系列示波器无缝互联，直接获取示波器中存储的波形并无损地重现
支持中英文输入法
多种语言用户界面, 嵌入式帮助系统

应用

性能参数

型号	DG1011	DG1021	DG2021A	DG2041A	DG3061A	DG3101A	DG3121A
波形	正弦波、方波、锯齿波、脉冲、噪声、指数上升、指数下降、Sin(x)/x、心电图波、直流
正弦波(Hz)	1µ - 15M	1µ - 20M	1µ - 25M	1µ - 40M	1µ - 60M	1µ - 100M	1µ - 120M
方波(Hz)	1µ - 4M	1µ - 5M	1µ - 25M	1µ - 40M	1µ - 60M	1µ - 100M	1µ - 120M
脉冲(Hz)	500µ - 2M	500µ - 3M	500µ - 10M	500µ - 16M	500µ - 30M	500µ - 36M
锯齿波(Hz)	1µ - 100k	1µ - 150k	1µ - 250k	1µ - 500k	1µ - 1M
白噪声	5MHz带宽 (-3dB)		20MHz带宽 (-3dB)		30MHz带宽 (-3dB)	40MHz带宽 (-3dB)	50MHz带宽 (-3dB)
任意波	1µHz - 4MHz	1µHz - 5MHz	1µHz - 12MHz		1µHz - 25MHz
接口	USB Host，USB Device		USB Host,USB Device, RS-232,LAN/GPIB		USB Device，RS-232，LAN/GPIB
分辨率	1µHz
准确度	90天内10 ppm, 1年内20 ppm, 18°C - 28°C
温度系数	< 2 ppm/°C
