P6248
P6248 |

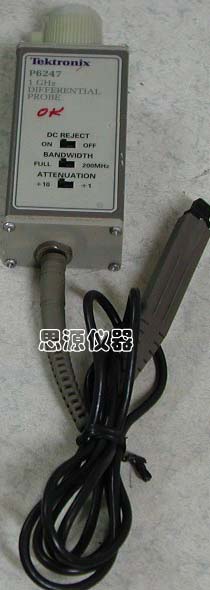

P6247 |
高性能的有源差分探头，该产品在通信应用、数字电路设计、磁盘驱动测试等行业得到了很好的推广。
| - | P6248 市场价 $5970 | P6247 市场价 $4900 |
| 带宽 | DC～1.5 GHz(可保证的) | DC～1.0 GHz |
| 上升时间 | <265ps | <350ps |
| 带宽限制 | 无 | 可选200M |
| 衰减比 | 10×、1×可选 | 10×、1×可选 |
| 抗静电干扰 | >15KV | >15KV |
| 线性度 | ±2％ | ±2％ |
| 直流衰减误差 | ±2％ | ±2％ |
| 直流抑制 | 无 | 0.4Hz，1×， 4Hz，10× |
| 差模输入电压 | ±850mV，1×；±8.5V，10× | ±850mV，1×；±8.5V，10× |
| 共模输入电压 | ±7.0V | ±7.0V |
| 差模输入阻抗 | 电阻200KΩ，电容<1pF | 电阻200KΩ，电容<1pF |
| 共模输入阻抗 | 电阻100KΩ，电容<2pF | 电阻100KΩ，电容<2pF |
| 最大输入电压 | ±25V（DC+AC峰值） | ±25V（DC+AC峰值） |
| 电缆长 | 1.2米（4英寸） | 1.2米（4英寸） |
| ★P6248带宽： 1×模式 1.7GHz（指典型探头≤27℃） 1.5GHz带宽（可保证的） 10×模式 1.85GHz（指典型探头≤27℃） |
||
应用领域：
□ 兼容的示波器产品：TDS3000、TDS3000B、TDS400、TDS500、TDS600、TDS700、TDS7000
□ 通讯（千兆比以太网、IEEE 1394、光纤通道）；
□ 半导体特性（RUMBUS）；
□ 磁盘驱动器读出磁道设计；
□ 通讯脉冲波测试；
□ 抖动、串扰、BERT测试，地电平抖动测试。
性能特点：
□ 面对宽频带信号测试，能够进行时域和频域的测量；
□
精巧的组合式结构：使用更加灵活，能够适应更多的测试场合；
□ TekProbeTM接口支持，TDS系列示波器提供电源、自动标定刻度、自动装载；
□ 符合多种安全标准：UL3111-1、CSA1010.1、ENG61010-2-031、IEC801-2
；
□ p6248含有用于RAMBUS测试和IEEE1394内部接入附件，小尺寸探头以及相配的探头附件，很适合探测表面封装器件，同时保持高的共模抑制比。
