尺寸: 34×23×40 cm
重量: 约15Kg

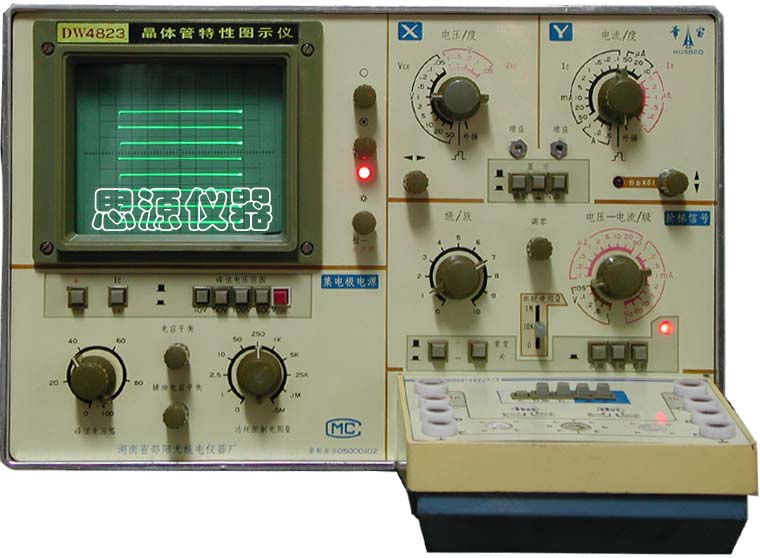

DW4823型晶体管图示仪，用于测试各种半导体器件的静特性曲线，由内刻度示波管显示,并有以下特点:备有塑封管插座，可测试VMOS大功率场效应管等各类塑封半导体器件；采用消隐技术，使特性曲线更逼真，更清晰；可测试半导体三极管的双向（正
负集电极扫描）特性，对于测试低反压三极管如3CGXXX等颇为有用；可进行自动限时测试，保护被测器件--主要是大功率管--不至于过热损坏；特性曲线稳定，晃动减小；备有双三极管插座和双踪测试功能，用于比较两只三极管输出特性的一致性，此时可适用的最大不失真基极电流为10mA(1mA/div)
主要技术指标
Y轴偏转因数
集电极电流范围（Ic）10μA/div-0.5A/div 分15档，误差不超过±3%。
二极管反向漏电流（IR）0.1μA/div-5μA/div 分6档。
2μA/div-5μA/div 误差不超过±3%。
1μA/div 误差不超过±5%。
0.1μA/div-0.5μA/div 误差分别不超过±10%
基极电流或基极源电压 0.1V/div 误差不超过±3%。
外接输入 0.1V/div 误差不超过±3%。
偏转倍率 ×0.1 误差不超过±（±10%+10nA）。
X轴偏转因数
集电极电压范围 0.05V/div—50V/div 分10档 误差不超过±3%。
基极电压范围 0.05V/div—1V/div 分5档 误差不超过±3%。
基极电流或基极源电压 0.05V/div 误差不超过±3%。
外接输入 0.05V/div 误差不超过±3%。
阶梯信号
阶梯电流范围： 0.1μA/级-50mA/级 分18档
0.1mA/级-50mA/级 误差不超过±5%。
0.1μA/级-50μA/级 误差不超过±7%。
阶梯电压范围： 0.05V/级-1V/级 分5档 误差不超过±5%。
串联电阻： 0、10KΩ、1MΩ 分3档 误差不超过±10%
每簇级数； 1—10连续可调
每秒级数： 200(平常) 100（AC测试）
极性： 正、负 分2档
集电极扫描信号
峰值电压与峰值电流容量：各档级电压连续可调，其最大输出不低于下表要求（AC例外）
档级 198V 220V 242V
0—10V 档
0—9V 5A
0—10V 5A
0—11V 5A
0—50V 档
0—45V 1A
0—50V 1A
0—55V 1A
0—100V 档
0—90V 0.5A
0—100V 0.5A
0—110V 0.5A
0—500V 档
0—450V 0.1A
0—500V 0.1A
0—550V 0.1A
功耗限制电阻0—0.5MΩ，分11档，误差不超过±10%
极性：正 负
容性电流：
0-10V和0-50V小于等于1μA
0-100V小于等于2μA
0-500V小于等于5μA
