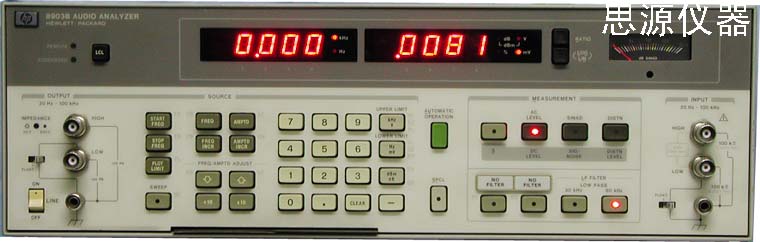

音频分析仪 HP 8903B

厂家: 美国惠普

Agilent 8903B声频分析仪为20Hz至100kHz声频测量提供优异的通用性能。8903B把低失真声频源、高性能失真分析仪、频率计数器、交流电压表、直流电压表和SINAD表的功能纳入一台仪器中。通过对源和分析仪的微处理器控制，8903B能自动执行激励-响应测量(如信噪比和扫描失真)，而不需要其它设备。在易用性方面，大多数8903B的测量只需要按1个或2个按键。8903B的自动调谐和自动量程可保证获得最高精度和分辨率。为快速确认输入信号，分析仪在所有交流测量模式都记录和显示输入频率。

特性

测量失真, SINAD, 信噪比
测量真有效值交流电压、直流电压、频率
低失真的可编程源
有效值、平均值和准峰值检测

低频应用

HP 8903B有很多使复杂音频测量变得容易的性能。其中包括灵活的数字显示方式、可选择的平衡或不平衡输入方式、插入滤波器和陷波器自动调谐。可用比率按键，建立以%和dB为基准，并且不用计算直接进行频率响应和3dB带宽的测量。完全平衡的分析仪输入可以测试在很多收音机和汽车立体声收音机以及专业平衡的音频设备中看到的桥接功率放大器。

用两个内部的插入滤波器槽和6个任选的滤波器来提供国际标准所有求的滤波网络，就可以简化您的音频测量。HP 8903B对复杂波形和噪声的精确测量使用真均方根值检测（所有信号的波形因子为3）。还可以提供平均值和准峰值检测器。从20Hz至20KHz精确失真度测量的典型值可低至-90dB(0.003%)。

HP 8903B性能指标（仅HP 8903B由信号源和分析仪组成）

系统规范

失真
残余失真和噪声（优于下列值）：
80KHz带宽:-80dB(0.01%)或17μV,20Hz-20KHz
500KHz带宽:-70dB(0.032%)或50μV,20Hz-50KHz;-65dB(0.056%)或50μV,50KHz-100KHz
信噪比
频率范围:50Hz-100KHz
显示范围:0-99.99dB
准确度:±1dB
输入电压范围:50mV-300V
残余噪声(优于列出值):
　 -85dB或17μV,80KHz BW;
　 -70dB或50μV,500KHz BW

信号源性能指标

频率
范围：20Hz～100kHz
分辨力:0.3%
准确度:设置值的0.3%
输出电平
范围:0.6mV～6V(开路)
分辨力:0.3%或更好
准确度(开路):设置值(60mV～6V)的2%,20Hz～50kHz;
　　　　　　设置值(6mV～6V)的3%,20Hz～100kHz;
　　　　　　设置值(0.6mV～6mV)的5%,20Hz～100kHz
平担度(以1kHz为基准):±0.7%(±0.06dB),20Hz±20kHz
　　　　　　 ±2.5%(±0.22dB),20Hz±100kHz
失真和噪声(优于下列值):
80kHz BW:-80dB(0.01%)或15μV,20Hz～20kHz
500kHz BW:-70dB(0.32%)或38μV,20Hz～50kHz;
-65dB(0.056%)或38μV,50kHz～100kHz
阻抗:600Ω±1%或50Ω±2%,前面板可选(GPIB可编程)
扫描方式:对数扫描,每十倍频程多达500点,或在输入起始和停止频率之间共有255点

一般规格

温度：工作：0℃～55℃;贮存：-55℃～75℃
电源：100、120、220或240V（+5，-10%），48～66Hz；100或120V（+5，-10%），48～440Hz，最大100VA
尺寸：425mmW×146mmH×462mmD
重量:净重12.3kg,包装后重16.4kg
