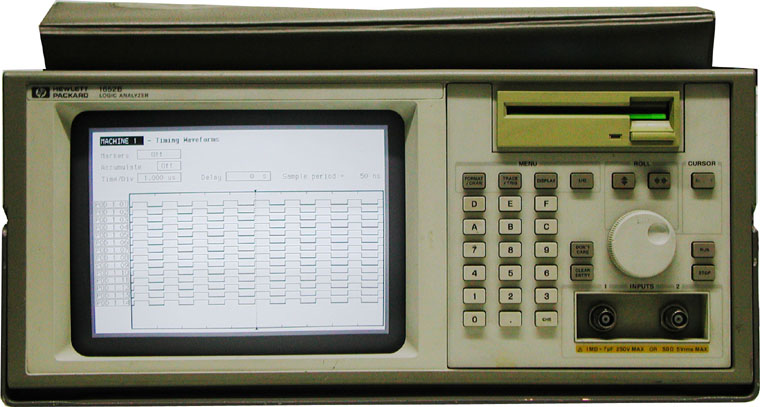

逻辑分析仪兼示波器 HP1652B

厂家: 美国惠普
尺寸: 42×18×32 cm
重量: 10Kg

性能指标 操作指南

逻辑分析仪HP1652B 包含一个80通道(HP1653B为32通道) 35MHz的状态分析仪和一个100MHz的时序分析仪以及一台双通道100MHz的数字示波器。逻辑分析仪可按功能分为状态分析仪和时序分析仪,它们基本结构相似,主要区别在于采样时钟的来源。

状态分析仪对数直观,便于从大量数据中迅速发现错码,进行分析。 字系统进行实时分析,检查在系统时钟作用下总线上的信息状态。它的内部无时钟发生器,来自被测系统的时钟控制记录操作和同步。在显示方式上,用字符1,0或助记符表示被测对象的逻辑状态,显示时序分析仪仅用来考察不同系统时钟之间的数字信号传输与时间的关系。它的内部有时钟发生器,在内部时钟作用下与被测系统异步工作,记录数据。在显示方式上,用一连串类似方波的伪波形代表高、底电平,逻辑1或0,便于进行时间关系的分析。
HP 1652B 中内置的2个分析仪的任一个都既可设为状态分析仪也可设为时序分析仪,它们共有以下4种工作组态:

①单独使用一个80通道的状态分析仪。

②单独使用一个80通道的时序分析仪。

③同时使用一个M(M<80)通道的状态分析仪与一个80-M通道的时序分析仪。

④同时使用一个M(M<80)通道的时序分析仪与一个80-M通道的状态分析仪。以上任何一种组态中,都可增加一个双通道数字示波器协同工作。

该仪器具有HP-IB接口和RS-232C接口,带3" 磁盘驱动器。

应用范围: 逻辑电路分析、电子产品逻辑故障分析、逻辑电路辅助设计等。
