厂商: 日本爱德万
扫描速度50us/点
2器件双通道4踪测试
宽动态范围127dB
可进行高速精确的程序控制扫描
细致的分辨率
内置各种电器的分析模板
可用于移动通信器件的研究开发及生产测试

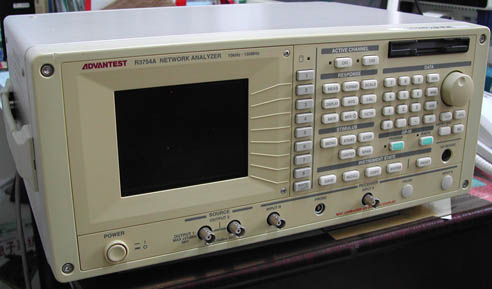

R3754A矢量网络分析仪可以高速、高精度的进行器件分析。
规格
测量功能
测量通道：2通道(4踪显示)
测试端口：R A/R，R，A (option 10) A/R，B/R，A/B，R，A，B (option)
信号源特性
频率特性：范围：10kHz～200MHz 精度：±5ppm
输出特性
范围：+21dBm～-43dBm
分辨率：0.1dB
精度：±0.5dB(0dBm,10MHz)
线性度(50MHz) +21～-35dBm±0.5dB ; -35～-43dBm±1.5dB
平垣度(0dBm输出) 10～300kHz ±2.0dB ; 300kHz～150MHz ±1.5dB
接收特性
振幅特性(绝对值测量)
测量范围(RBW 1kHz)：
ATT AUTO 增益 0dB+5～-115dBm
ATT 0dB 增益 16dB-36～-122dBm
精度：±0.5dB(0dB输入) 10kHz～1MHz 4dBp-p ; 1～200MHz 3.5dBp-p
动态范围(ATT5dB 增益 0dB 100kHz或以上):
0～-10dBm ±0.4dB;
10～-60dBm ±0.1dB;
-60～-70dBm ±0.2dB;
-70～-80dBm ±0.6dB。
输入特性
输入通道：1ch; 2ch：OPT.10 ; 3ch：OPT.11
频率范围：10kHz～200MHz
最大输入电平：ATT5dB 增益 0dB +5dBm
平均噪声电平(ATT 0dB 增益 16dB)
RBW 10kHz：200～500Hz -102dBm ; 500kHz～150MHz -112dBm
RBW：3Hz～15kHz(1,1.5,2,3,4,5,7步进)
一般标准
电压：100～120VAC/220～240VAC(48～66Hz)
功耗：220VA
尺寸：约424(W)×177(H)×300(D)
重量：12kg
