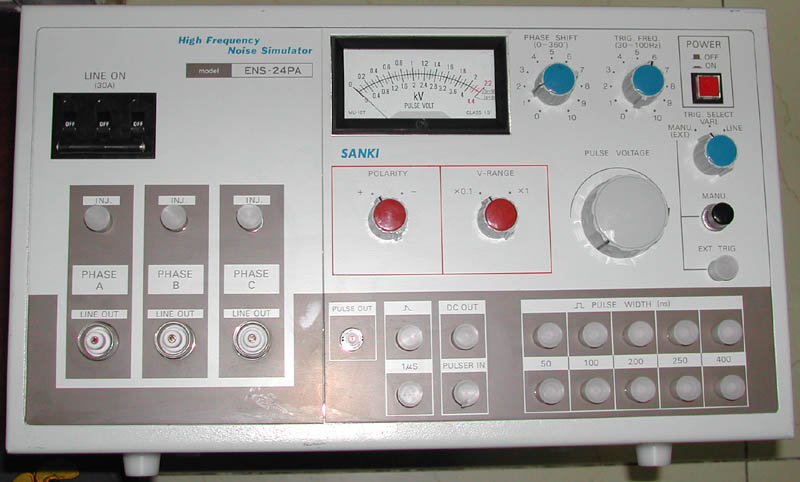

高频噪声模拟发生器 ENS-24PA

厂家: 日本三基

全系列介绍pdf

厂家网站日文介绍

本机可以模拟开断电感性负载时所产生的陡峭脉冲干扰,用于评定电子设备抵抗暂态传导干扰的性能,并可定性地对电子设备系统内部的抗干扰性能、局部环节的抗辐射性能以及系统的接地性能进行测试。这是各种干扰模拟器中应用最广、实用性最强的仪器之一。

脉冲宽度 方形波:50ns~1000ns(50ns步进)三角波:1μs
脉冲电压(连续可调) 方形波:±200V/±2000V MAX. 三角波:±400V/±4000V MAX.
上升沿时间 方形波:1ns(±10%) 三角波:30ns(±20%)
脉冲周期 手动触发 按键触发
外接触发 1Hz~100Hz MAX.TTL
内部可变频率触发 約30~100Hz
电源同步 50Hz或60Hz 注入位相角 0~360゜
被測定装置
電力容量(内置网络/去耦网络)
AC240V MAX. DC65V MAX.

ENS-24XA
单相 20A MAX.

ENS-24PA
单相 三相 30A MAX.

工作电源 AC100V 50Hz/60Hz 200VA
形状・重量 430×250×400(mm)约20kg 430×250×400(mm)约25kg
