射频场强频谱仪

厂家：韩国兴仓(GSI)

简介
Protek 7830手持频谱分析仪是一款袖珍型、重量轻、便携、价格经济的仪器， 具有标记、DELTA标记、峰值搜索、频道功率测量等功能。因此，它是适用于以下领域理想的测试工具， 如：场强射频测量安装、无线电通讯系统维护、电讯系统、卫星天线、RFID和干扰发射系统等。
特性
* 测量范围：100KHz~2.9GHz * 测试和解调：W-FM/N-FM/AM/SSB信号
* 扫频模式(FREE RUN、SINGLE RUN、SQUELCH RUN) * PLL调谐系统使频率调谐精确
* 可存储100个波形和设置 * 信号电平高精度
* 标记、DELTA标记、静噪功能 * 峰值搜索功能
* 标记到中心的功能 * 频道功率测量功能
* RS232接口 * 用户友好图示
适用领域
* 现场无线电设备安装和维护 * 综合应用领域通讯安装和维护
* 电缆安装和维护 * RFID TAG射频场强测量
* 干扰性能测试(医院、影剧院、军用) * 卫星天线安装和维护
* 浇铸、隐形相机探测 　
频道功率
频道功率测试功能用来确定一个由用户指定的传输频道功率。在CDMA为849.98MHz的情况下，载波上的频道宽度为1.25MHz。
连续波形
Protek7830可测量连续波形，测量范围在100KHz~2.9GHz。有助于测试信号的强度和密度，包括信号电平。
峰值搜索
此功能用于探测一个峰值在每闪扫频。此标记会一直显示在峰值上。
标记为中心
此功能可在搜索范围内设置标记于峰值上，标记频率(在峰值点)随后将被设置为中心频率。
DELTA标记
DELTA标记显示位置与一般标记相同。此标记的频率和电平值与一般标记是相关的。
噪音电平
可显示-110dBm的平均噪音电平。在频率处理设备或搜索干扰信号的测量中，噪音是极端重要的
移动电话信号
增强了测量无线电通讯信号的功能，如：CDMA、GSM、蜂窝电话和线电话
动态量程
当测试到频率时，可自动设置动态量程。用户也可以将量程设置为-20dBm~-110dBm。

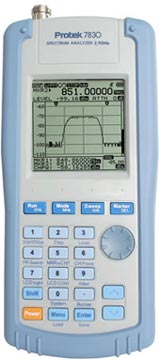

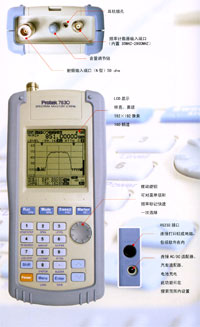

Protek 7830手持频谱分析仪 2.9GHz
电平精度：Protek7830保证在全量程下的精度为±1.5dB
频率范围：100KHz~2.9GHz。
标记功能：多样标记功能，如：峰值搜索、标记为中心、DELTA标记将有助于测量详细的信号电平。
功率测量：Protek7830可检测基站信号的频道功率，用于无线电通讯，如CDMA，WCDMA基站。
解调功能：可解调以下信号，宽带FM、窄带FM、SSB、AM。
储存达100：存储和调出达100个踪迹的波形和设置情形。
0.5W内置扬声器：0.5W内置扬声器可以输出一个解调信号。
持久操作时间：由于内置NI-MH电池，在无外电源情况下可使用10小时。
轻如羽毛：重量极轻，不含电池只有700克。
微型频谱分析仪：Protek7830是一款十分小巧的手持频谱分析仪。
RS232C接口：所有的功能都能通过用RS232C线与此接口连接实现。GUI软件程序将提供更强大的功能操作Protek7830。
硬件升级：用户在购买此产品后，可通过网站直接升级。通过此功能，可用于更多领域的测量使用。
汽车适配器：可在汽车内使用，也可以通过汽车适配器充电。
技术规格
　
频率
范围
 100KHz至2.9GHz
解析度
 最小3.125KHz(3.125KHz的倍数)
精度
 TXO： ±3PPM
显示：±1.5PPM
调制带宽
 宽带FM：约180kHz(-6dB)
窄带FM：约12.5kHz/AM/SSB：约2.4kHz(-6dB)
步进范围
 6.25KHz
频率选项
 中心，开始/停止，跨距
振幅
测量范围
 -20dBm~-110dBm
平均噪音电平
 宽带FM：-100dBm
窄带FM：-110dBm AM/SSB：-100dBm
振幅单位
 dBm，dBmV，dBuV
参考电平精度
 典型±1.5dB(@20℃~25℃)
参考电平范围
 +120dBm~-80dBm
LOG刻度
 以0.25dB(5显示分区)步进时，每分钟0.2dB/DIV
内置衰减
 最大35dB(精度：±1dB)
扫频
　
　
　
　
速率
 500ms~2000ms
触发源
 窄带FM/宽带FM/AM/SSB
触发模式
 Free Run/Single Run/Continous Wave/Squelch Run
触发Level
 TTL Level
标记模式
 标记/DELTA标记/峰值搜索/标记为中心/频道功率

存储

　
踪迹储存
 最多100种波形
设置储存
 100种情形

显示

　
　
类型
 MONO STN LCD
显示分辨率
 192×192像素
LCD背光
 ON/OFF/AUTO
输入
　
RF输入连接器
 N型内凹式接口，50ohms
最大输入功率
 最大+10dBm，5V RMS
频率计数器
　
范围
 10MHz~2900MHz
RF输入连接器
 BNC型内凹式接口，50ohms(标准)
一般规格
　
　
操作温度
 0℃~40℃
湿度
 35RH~85RH
储存温度
 10℃~50℃
电源
电源
 AA Ni-MH可充电电池×6pcs
电源适配器
 SMPS型AC适配器DC 12V
车载适配器DC 12V
自动电源
 关闭/5秒/10秒/20秒/30秒
尺寸和重量
尺寸规格
 105(W)×220(H)×45(D)mm
重量
 约2.2磅/700g(不含天线)
其他
　
　
扬声器
 8ohm、0.5W扬声器
天线
 偶极天线(只接收)
RS-232接口
 9600bps、19200bps，38400bps，57600bps，115200bps
8针微型打印机连接器
标准配件
　　天线(只接收)、背包、使用手册、BNC线、耳机、GUI软件、AA碱性电池、RS232C连接线、USB连接线，背带。
可选配件
　　75Ω~50Ω匹配衬垫、F-BNC适配器、AC适配器、汽车适配器、AA型Ni-MH电池(1.2V 2500mAH)、微型打印机线、电池组。

　

Features

- 100kHz to 2.9GHz measurement range
- Measures and demodulates W-FM /N-FM /AM /SSB signals
- Sweep modes (Free Run, Single Run, Squelch Run)
- PLL tuning system for precise frequency tuning
- 100 Saves and loads for waveforms and settings
- Enhanced Accuracy for Signal Level
- Marker /Delta Marker /Squelch Adjustment Function
- Peak Search Function
- Marker To Center Function
- Channel Power Measurement Function
- RS-232 Interface
- User-friendly Icon Display

Applications

- Field Wireless Equipment Installation and Maintenance
- General field use for Communications Installation and Maintenance
- Cable installation and Maintenance
- RFID Tag RF Strength Measurement
- Jammer (for hospital, theater and military) Performance Test
- Satellite Antenna installation and Maintenance
- Tapping, Hidden Camera Detection

Specifications

Frequency Range 100㎑ to 2900㎒
Resolution 3.125㎑ (Multiple of 5㎑)
Accuracy TXO : ±3PPM
Display : ±1.5PPM
Modulation Bandwidth Wide FM : Apprx. 180㎑(-6dB)
Narrow FM : Apprx 12.5㎑/ AM / SSB: Apprx 2.4㎑(-6dB)
Step Range 6.25㎑
Frequency Selection Start, Stop, Center span setup
Amplitude Measurement Range -20dBm to -110dBm
Average Noise Level Wide FM : -100dBm
Narrow FM / AM / SSB:-110dBm
Amplitude Units dBm, dBmV, dBuV
Reference Level Accuracy Wide FM / AM / SSB Typical 1.5dB(20℃ ~30℃)
Narrow FM Typical 1.5dB(25℃)
Reference Level Ranges 120dBm to -90dBm
Log Scale 0.2 dB/div Min. in 0.25 dB Steps(5 Display Division)
Internal Atten 10dB, 20dB, 30dB, 35dB
Sweep Speed min.500 msec
Trigger Source Narrow FM / Wide FM / AM / SSB
Trigger Mode Free Run/ Single Run/ Continous Wave/ Squelch Run
Trigger Level TTL Level
Marker Modes Marker/ Delta Marker/ Peak Search/ Marker to Center/ Channel Power
Memory Trace Storage Max 100 Waveforms and 100 States
Setup Storage
Display Type Mono STN LCD
Display Resolution 192 x 192 pixels
LCD BackLight ON/ OFF
Input RF Input Connector N Type Female, 50 ohms
Maximum Input Power Max +10dBm, 5V RMS
Frequency Counter Range 35MHz ~ 2900MHz
RF Input Connector BNC Type Female, 50 ohms (Standard)
Power Power Source AA Type Ni-MH Rechargeable Battery x 6pcs
Power Adaptor SMPS Type AC Adapter DC 12V
Car-adapter DC 12V
Auto Power OFF/ 5 min/ 10 min/ 20 min/ 30 min
Dimension & Weight Size 102(W) x 229(H) x 45(D) mm
Weight Aprx. 2.2lmb / 700grams (Except Antenna)
Other Speaker 0.5W into 8 ohms Speaker
Antenna Dipole Antenna (Receive Only)
RS-232 Interface 9600 bps, 19200 bps, 38400 bps, 57600 bps, and 115200 bps
8-pin MINI-DIN Connector
