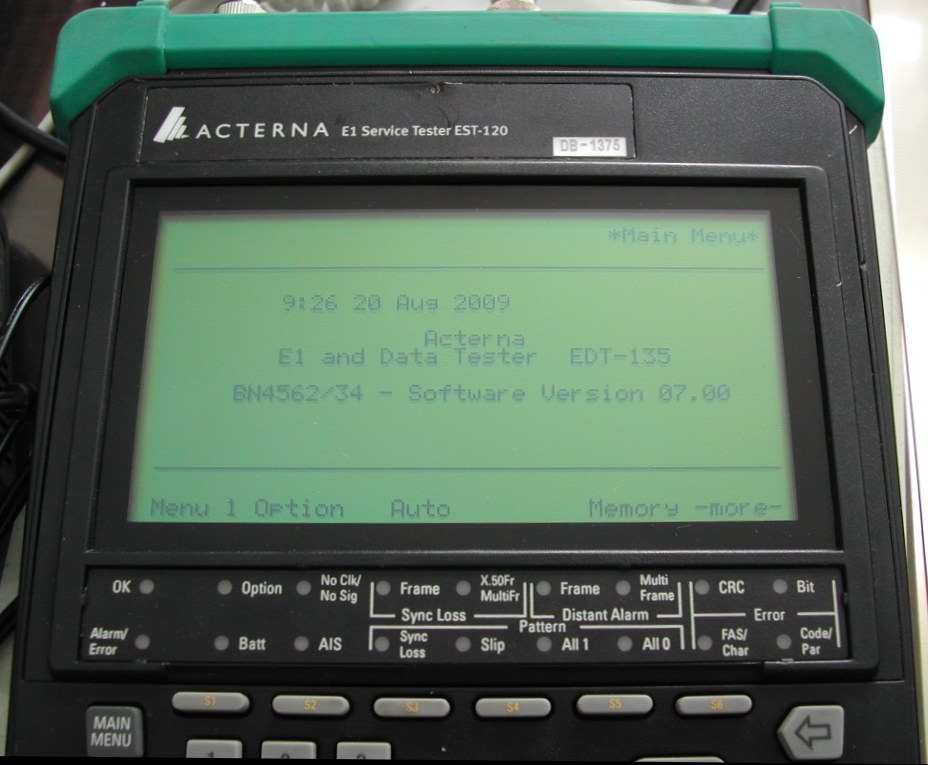

误码仪 EDT-135(EST-120)带抖动测试

E1 测试仪

E1 和数据测试仪

EST-120

EST-125

EDT-130

EDT-135

远端操作和控制

●

●

●

●

自动配置

●

●

●

●

测试图案，固定，可编程方式和 ITU-T

●

●

●

●

多种语言

●

●

●

●

下载软件升级

●

●

●

●

测试配置和结果存储

●

●

●

●

打印机接口

●

●

●

●

可编程测试时间

●

●

●

●

屏幕背景光可调

●

●

●

●

LED 告警指示

●

●

●

●

大屏幕显示

●

●

●

●

E1 电路测试

平衡式和非平衡式 G.703 Tx 和 Rx

●

●

●

●

端接和高阻抗端接方式

●

●

●

●

成帧和非成帧测试信号的产生

●

●

●

●

N 和 m x 64 kbps 时隙监视

●

●

●

●

生成码型插入到时隙中

●

●

●

●

G.821,G.826,M.2100 分析

●

●

●

●

错误告警生成和分析

●

●

●

●

以不同的电平和频率生成 PCM 音频

●

●

●

●

PCM 解码和音频输出

●

●

●

●

监视所有 30 信道 CAS

●

●

●

●

每个信道 CAS 历史数据分析

●

●

●

●

直通模式的 E1 信号

●

●

●

●

N x 64 kbps 分插

●

●

●

●

M x 64 kbps 分插

●

●

Si, Sa, A 和 E 比特生成和监视

●

●

Tx 频率偏移

●

●

成帧和非成帧环回时延

●

●

复用器测试

E1 信号的 Mux 信道监测

●

●

Mux 信道的 E1 信号监测

●

●

X.50 复用器的测试

数据电路的测试

X.21 V.11/RS422 接口

●

●

V.24/RS232 接口 ( 同步和异步 )

●

●

带适配器 V.35 接口

●

●

带适配器 V.36/RS449 接口

●

●

带适配器 EIA530 接口

●

●

接口

G.703

X.21/V.11

V.24/RS232

V.35( 带适配器 )

V.36/RS449 带适配器

EIA530 带适配器

物理连接

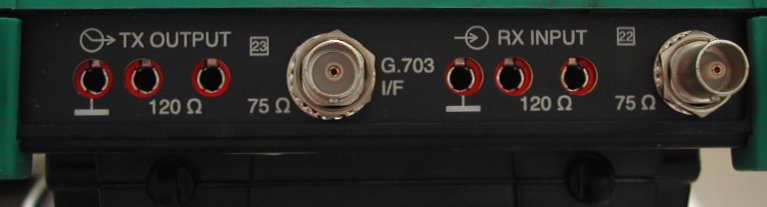

3 针的 CF 接头 (120 欧姆平衡式 )

BNC 接头 (75 欧姆非平衡式接头 )

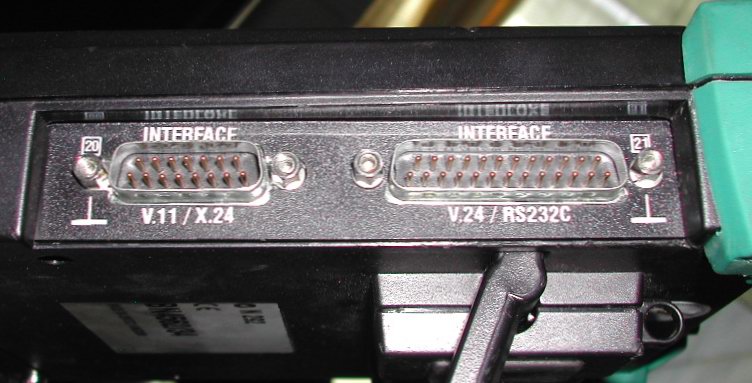

15 针接头

25 针接头

G.703 测试模式

RX 模式

成帧： PCM30 ， PCM30CRC ， PCM31 ， PCM31CRC ，或未成帧

G.703 数字线路编码： HBD3 ， AMI ，同向

V.11 分插： n×64 kbps, m×64 kbps

RX/TX

作为 RX 附加上： 测试码型发生

n×64 kbps, m×64 kbps

V.11 分路 / 插入： 分路或插入 n 和 m×64 kbps

分路和插入 n×64 kbps

仅对于 EST-125 ：

V.11 分插：

分路 1×64 kbit/s 时隙

插入 1×64 kbit/s 时隙

分插一个时隙

可编程 Si, Sa, A 及 E 比特，以及 NMFAS

直通

作为发射机 / 接收机，则加上：分插 :n×64 kbit/s(1 到 31)

延时

成帧与未成帧 2 Mbit/s

成帧监测仪

同时监测与显示：帧或复帧的任何时隙 FAS ， NFAS, MFAS, NMFAS 以及 CRC MFAS 字

任意所选时隙内 8 比特数字代码字。

带有空闲 / 忙指示的 30 个电话信道的随路信令状态。

电平与频率

时隙中正弦信号的数字表示。 ( 符合 ITU-T G.711 建议的 A 律编码 )

X.50 测试模式

RX/TX ，直通， DSI ，复用 / 解复用

Division 2 和 3 成帧

以 n ×6 0 0 测试图案的插入 / 验证 19.2 ， 48kbps

X.50 帧分析

A-H 比特可编程

测试码型

PRBS ： 2 n － 1 （ n ＝ 9,11,15 ）

1 和 0 交替，全 1 ，全 0 ， 8 或 16 比特可编程字

误码插入

比特，代码 , FAS, CRC 误码

单误码，误码率或频率

时钟

G.703 发送时钟源

2048 kbit/s 及同向：内部，外部 ( 通过 V.11) ，从接收信号

LED

两个概括 LED ， 14 个告警误码 LED ，选件 LED ，电压不足 LED 。误码及告警指示

打印机及远端操作

接口： V.24 ， DTE ，异步

时钟速率： 300, 600, 1200, 2400, 9600, 19200 ， 38400 波特

前面板

显示：带有 LED 背景光的 42 个字符 ×16 行 LCD

键盘：数字键盘， 4 个光标键，两个对比度键， 6 个软功能键，安全键，主菜单键，开关键

存贮器 / 存贮区

8 个测试结果存贮区每一个都包含了数值结果及直方图。

自检

打开电源时进行全面自检。

语言

英语，德语，意大利语，法语，西班牙语，葡萄牙语和土耳其语
