射频场强频谱仪

厂家：韩国兴仓(GSI)

简介

Protek 7830手持频谱分析仪是一款袖珍型、重量轻、便携、价格经济的仪器， 具有标记、DELTA标记、峰值搜索、频道功率测量等功能。因此，它是适用于以下领域理想的测试工具， 如：场强射频测量安装、无线电通讯系统维护、电讯系统、卫星天线、RFID和干扰发射系统等。

特性

* 测量范围：100KHz~2.9GHz * 测试和解调：W-FM/N-FM/AM/SSB信号 * 扫频模式(FREE RUN、SINGLE RUN、SQUELCH RUN) * PLL调谐系统使频率调谐精确 * 可存储100个波形和设置 * 信号电平高精度 * 标记、DELTA标记、静噪功能 * 峰值搜索功能 * 标记到中心的功能 * 频道功率测量功能 * RS232接口 * 用户友好图示

适用领域

* 现场无线电设备安装和维护 * 综合应用领域通讯安装和维护 * 电缆安装和维护 * RFID TAG射频场强测量 * 干扰性能测试(医院、影剧院、军用) * 卫星天线安装和维护 * 浇铸、隐形相机探测

频道功率

频道功率测试功能用来确定一个由用户指定的传输频道功率。在CDMA为849.98MHz的情况下，载波上的频道宽度为1.25MHz。

连续波形

Protek7830可测量连续波形，测量范围在100KHz~2.9GHz。有助于测试信号的强度和密度，包括信号电平。

峰值搜索

此功能用于探测一个峰值在每闪扫频。此标记会一直显示在峰值上。

标记为中心

此功能可在搜索范围内设置标记于峰值上，标记频率(在峰值点)随后将被设置为中心频率。

DELTA标记

DELTA标记显示位置与一般标记相同。此标记的频率和电平值与一般标记是相关的。

噪音电平

可显示-110dBm的平均噪音电平。在频率处理设备或搜索干扰信号的测量中，噪音是极端重要的

移动电话信号

增强了测量无线电通讯信号的功能，如：CDMA、GSM、蜂窝电话和线电话

动态量程

当测试到频率时，可自动设置动态量程。用户也可以将量程设置为-20dBm~-110dBm。

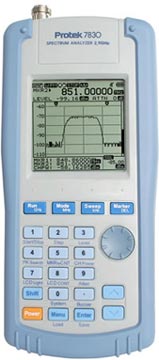

Protek 7830手持频谱分析仪 2.9GHz

电平精度：Protek7830保证在全量程下的精度为±1.5dB 频率范围：100KHz~2.9GHz。 标记功能：多样标记功能，如：峰值搜索、标记为中心、DELTA标记将有助于测量详细的信号电平。 功率测量：Protek7830可检测基站信号的频道功率，用于无线电通讯，如CDMA，WCDMA基站。 解调功能：可解调以下信号，宽带FM、窄带FM、SSB、AM。 储存达100：存储和调出达100个踪迹的波形和设置情形。 0.5W内置扬声器：0.5W内置扬声器可以输出一个解调信号。 持久操作时间：由于内置NI-MH电池，在无外电源情况下可使用10小时。 轻如羽毛：重量极轻，不含电池只有700克。 微型频谱分析仪：Protek7830是一款十分小巧的手持频谱分析仪。 RS232C接口：所有的功能都能通过用RS232C线与此接口连接实现。GUI软件程序将提供更强大的功能操作Protek7830。 硬件升级：用户在购买此产品后，可通过网站直接升级。通过此功能，可用于更多领域的测量使用。 汽车适配器：可在汽车内使用，也可以通过汽车适配器充电。

技术规格

频率 范围 100KHz至2.9GHz 解析度 最小3.125KHz(3.125KHz的倍数) 精度 TXO： ±3PPM 显示：±1.5PPM 调制带宽 宽带FM：约180kHz(-6dB) 窄带FM：约12.5kHz/AM/SSB：约2.4kHz(-6dB) 步进范围 6.25KHz 频率选项 中心，开始/停止，跨距 振幅 测量范围 -20dBm~-110dBm 平均噪音电平 宽带FM：-100dBm 窄带FM：-110dBm AM/SSB：-100dBm 振幅单位 dBm，dBmV，dBuV 参考电平精度 典型±1.5dB(@20℃~25℃) 参考电平范围 +120dBm~-80dBm LOG刻度 以0.25dB(5显示分区)步进时，每分钟0.2dB/DIV 内置衰减 最大35dB(精度：±1dB) 扫频 　 　 　 　 速率 500ms~2000ms 触发源 窄带FM/宽带FM/AM/SSB 触发模式 Free Run/Single Run/Continous Wave/Squelch Run 触发Level TTL Level 标记模式 标记/DELTA标记/峰值搜索/标记为中心/频道功率 存储 　 踪迹储存 最多100种波形 设置储存 100种情形 显示 　 　 类型 MONO STN LCD 显示分辨率 192×192像素 LCD背光 ON/OFF/AUTO 输入 　 RF输入连接器 N型内凹式接口，50ohms 最大输入功率 最大+10dBm，5V RMS 频率计数器 　 范围 10MHz~2900MHz RF输入连接器 BNC型内凹式接口，50ohms(标准) 一般规格 　 　 操作温度 0℃~40℃ 湿度 35RH~85RH 储存温度 10℃~50℃ 电源 电源 AA Ni-MH可充电电池×6pcs 电源适配器 SMPS型AC适配器DC 12V 车载适配器DC 12V 自动电源 关闭/5秒/10秒/20秒/30秒 尺寸和重量 尺寸规格 105(W)×220(H)×45(D)mm 重量 约2.2磅/700g(不含天线) 其他 　 　 扬声器 8ohm、0.5W扬声器 天线 偶极天线(只接收) RS-232接口 9600bps、19200bps，38400bps，57600bps，115200bps 8针微型打印机连接器

标准配件

天线(只接收)、背包、使用手册、BNC线、耳机、GUI软件、AA碱性电池、RS232C连接线、USB连接线，背带。

可选配件

75Ω~50Ω匹配衬垫、F-BNC适配器、AC适配器、汽车适配器、AA型Ni-MH电池(1.2V 2500mAH)、微型打印机线、电池组。

Features

- 100kHz to 2.9GHz measurement range
- Measures and demodulates W-FM /N-FM /AM /SSB signals
- Sweep modes (Free Run, Single Run, Squelch Run)
- PLL tuning system for precise frequency tuning
- 100 Saves and loads for waveforms and settings
- Enhanced Accuracy for Signal Level
- Marker /Delta Marker /Squelch Adjustment Function
- Peak Search Function
- Marker To Center Function
- Channel Power Measurement Function
- RS-232 Interface
- User-friendly Icon Display

Applications

- Field Wireless Equipment Installation and Maintenance
- General field use for Communications Installation and Maintenance
- Cable installation and Maintenance
- RFID Tag RF Strength Measurement
- Jammer (for hospital, theater and military) Performance Test
- Satellite Antenna installation and Maintenance
- Tapping, Hidden Camera Detection

Specifications
