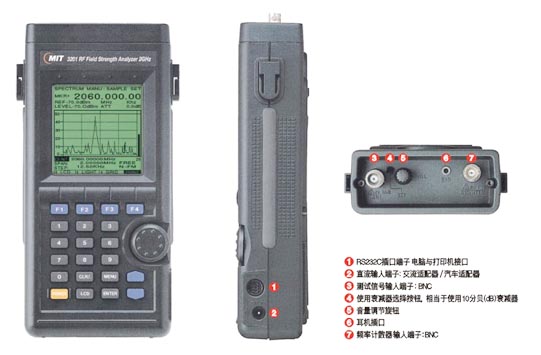

Protek 3201N
(100kHz-2GHz)

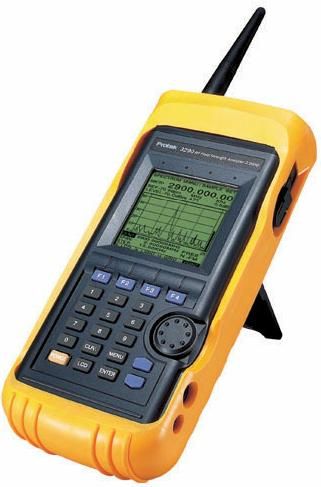

Protek 3290N
(100kHz-2.9GHz)
|
|
厂家：韩国兴仓(GSI)
应用
有线电视，Paging系统，卫星电视接收机，隐藏摄象机，Tele-tapping探测
特点
|
型号
|
3290N
|
3201N
|
|
|
频率
|
范围 | 100kHz to 2900MHz | 100kHz to 2000MHz |
| 分辨率 | 3.125kHz(Multiple of 3.125kHz) | ||
| 精度 | TXO:±3PPM Display:±1.5PPM |
||
| 调制带宽 | Wide FM:Apprx.180kHz(-6dB) Narrow FM:Apprx 12.5kHz/AM/SSB:Appex 2.4kHz(-6dB) |
||
| 步进范围 | 6.25kHz | ||
| 频率选择 | Start,Stop,Center span setup | ||
|
幅度
|
测量范围 | -45dBm to -110dBm | |
| 平均躁声电平 | Wide FM:-100dBm Narrow FM/AM/SSB:-110dBm |
||
| 幅度单位 | dBm,dBmV,dBuV | ||
| 参照电平精度 | Wide FM/AM/SSB Typical±2.0dB(20℃~30℃)，Narrow FM Typical±2.0dB(25℃) | ||
| 参照电平范围 | +120dBm~-80dBm | ||
| Log刻度 | 0.2dB/div Min. in 0.25dB Steps(5 Display Division) | ||
| 内置天线 | 10dB | ||
|
扫频
|
Speed | Min.500msec | |
| 触发源 | Narrow FM/Wide FM/AM/SSB | ||
| 触发模式 | Free Run/Single Run/Continous Wave/Squelch Run | ||
| 触发电平 | TTL Level | ||
| 标记模式 | Marker/Delta Marker/Single Power Meter/Multi Power Meter | ||
|
存储器
|
波形存储 | Max 100 Waveforms and 100 States | |
| 设置存储 | |||
|
显示
|
类型 | Mono STN LCD | |
| 显示分辨率 | 192×192 pixels | ||
| LCD背光 | ON/OFF | ||
|
输入
|
射频输入连接器 | N Type Female,50ohms | |
| 最大输入功率 | Max+10dBm,5V RMS | ||
|
频率
|
范围 | 35MHz~2900MHz | 35MHz~2000MHz |
| 射频输入连接器 | BNC Type Female,50ohms(Standard) | ||
|
一般规格
|
工作温度 | 0℃ to 40℃ | |
| 湿度 | 35RH to 85RH | ||
| 保存温度 | 10℃ to 50℃ | ||
|
电源
|
电源 | AA Type Ni-MH充电电池×6个 | |
| 电源适配器 | SMPS Type AC Adaptor DC 12V Car-adaptor DC 12V | ||
| 自动电源关闭 | OFF/5min/10min/20min/30min | ||
|
尺寸&重量
|
尺寸 | 102(W)×229(H)×45(D)mm | |
| 重量 | Aprx.2.2lmb/700grams(Except Antenna) | ||
|
其他
|
扬声器 | 0.5W into 8 ohms Speaker | |
| 天线 | Dipole Antenna(Receive Only) | ||
| RS-232C接口 | 9600bps,19200bps,38400bps,57600bps,and 115200bps 8-pin MINI-DIN Connector |
||
射频场强分析仪-Protek 3290N/3201N-标准附件
射频场强分析仪-Protek 3290N/3201N-可选附件
