厂家: 北京电子显示仪器厂

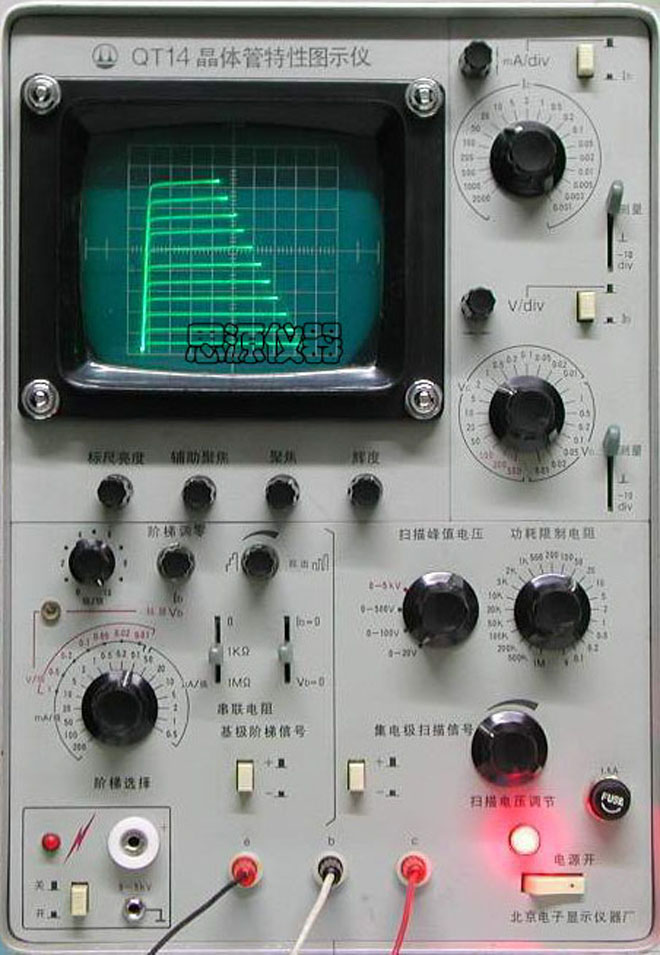

直接从显示屏观察晶体二极管、三极管、场效应管、可控硅的特性曲线 专用仪器。可测共集电极、共发射极、共基极的输入、输出特性、b及a参数。测量各种极限特性及击穿特性，如：反响饱和电流、Icbo、Iceo和各种击穿电压，BVceo BVcbo、BVebo和稳压二极管，最大集电极电流可达20A，基本满足400W以下晶体管的测试。
集电极扫描信号
|
三极管 |
输出电压范围 | 电流容量 |
| 0～20V 正负连续可调 | 20A（脉冲阶梯） | |
| 10A（峰值） | ||
| 0～100V 正负连续可调 | 2A（峰值） | |
| 0～500V 正负连续可调 | 0.4A（峰值） | |
|
二极管 |
直流0-5000V 正向连续可调 | 2mA（最大）灵敏度最高 1uA/div |
基极阶梯信号
阶梯电流:0.5uA～200mA/级，分18档阶梯电压:0.01～1V/级，分7档
阶梯波形:正常（100%），脉冲（5～50%）Y轴偏转系数
集电极电流:1uA～2A/div，分20档基极电流或基极源电压 0.5V/div
X轴偏转系数
集电极电压:10mV～50V/div，分12档二极管电流:100～500V/div，分3档
基电极电压:10mV～1V/div，分7档
一般性能
有效显示面10×10div(1div=0.8cm)视在功率约80VA
约300VA(最大功率)
外形尺寸300B×408H×520Dmm重量30kg
