德国罗德与施瓦茨 (Rohde & Schwarz)

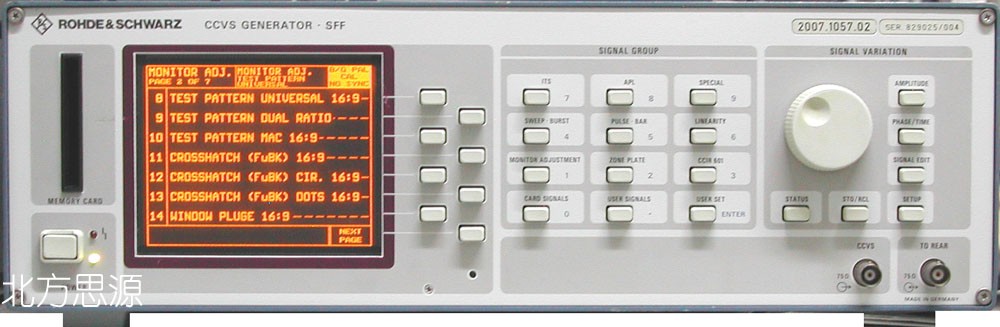

SFF: CCVS用于各类电视测试的多标准信号发生器,可选标准: PALplus 和ITU-R601。
SAF: CCVS,YCBCR,RGB,S-VHS。
应用实例 (使用CCVS发生器SAF和CCVS发生器SFF产生标准的BG/PAL和M/PAL信号，该应用指南列出了使用CCVS发生器SAF和CCVS发生器SFF产生的不同M/NTSC和M/PAL信号。)
电视信号发生器SAF和SFF是两种在电视测试领域内具有广泛用途的多标准(B G/PAL,M/NTSC, M/PAL,N/PAL)测量仪器。CCVS+分量信号发生器
SAF 以 CCVS, YCBCR, RGB 和 S-VHS
格式提供视频测试所需的全部测试信号和测试图案。可选择4:3或16:9的宽高比。如只需CCVS 格式可使用CCVS 信号发生器SFF。
SAF 和 SFF 还可产生CCIR Rec.801所要求的全部测试信号以及许多常用的变态(pathological)测试信号和分辨率为10比特的缓慢斜坡信号。PALplus测试图案选件提供所有类型的PALplus参考信号以及作为宽屏信令(WSS)的比特流。
两种信号发生器都允许用户通过软按键菜单修改信号特征,
允许改动信号分量的幅度和相位，便于对增益控制电路白电平限制电路和图象分析仪进行测试,
用户可使用前面板上的按键定义所需信号并将它存储在仪器中或存储卡上。
功能
信号发生器部分采用了先进的数字技术。在CCVS+分量信号发生器中，首先由仪器内部的高速RISC 微处理器(变换计算芯片)计算测试信号的三个分量Y CB和CR，然后这三个分量分别被送入三个D/A转换器，转换为模拟分量输出，同时一个模拟矩阵电路会将三个分量转换为RGB 格式的信号，所以仪器可并行输出RGB信号和YCBCR 分量信号。在SAF和SFF中，数字CCVS信号是YCBCR分量信号经两个LSI门阵列实时转化而来的，数字图象接口SAF-Z1配以数字图象接口选件SAF-Z1，SAF和SFF就可在数字电视演播室中使用，使用该选件后SAF和SFF 不仅能够提供模拟图象信号，而且还能同时提供一路并行和两路串行数字图象信号。
主要特性
|
|
数字视频接口 SAF-Z1
可选择的数字视频接口SAF-Z1为数字电视工作场所的使用升级SAF和SFF。除了类似视频信号、一个关联信号和二个连续的数字视频信号之外从而同步发生。
