TEK1731/1721

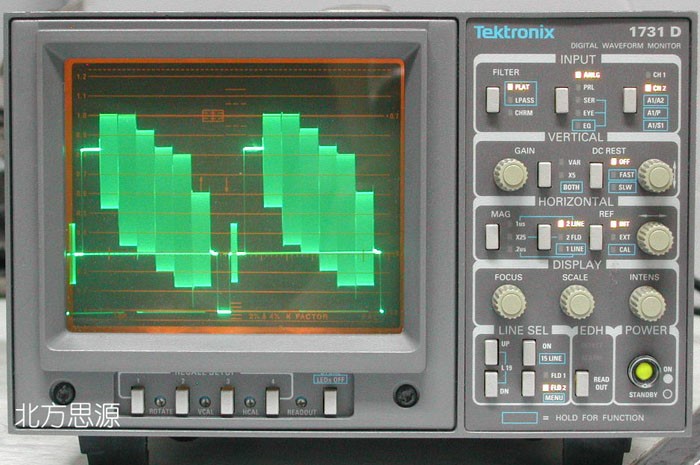

TEK1731D
TEK1731/1721
厂家: 美国泰克
尺寸: 14x22x46cm
重量: 4kg
特点
应用
泰克1730系列波形监视器，可对NTSC和PAL电视信号作出综合监视。该仪器具备功能多，重量轻，半机架宽和适于视频信号监视的明亮示波管等特点。其监视功能出类拔萃，当它们串联使用时其功能更为独特和突出。每种监视器都有着其自身优异的特性，说明1700系列的性能价格比是很理想的。这些监视器价格低廉，但却能迅速方便地以良好的性能完成电视监视任务。
1730系列能充分满足电视测试的各种需求。对于NTSC和PAL领域的典型复合监视，1730系列更是得心应手。如果需要对PAL和NTSC双制式进行标准测试，可以使用1735波形监视器和1725矢量仪。
对于SCH功能,1720系列矢量仪的SCH是一种经济的解决途径。复合并行和复合串行的数字测试可以用数字波形监视器的1730D系列来实现。无论是怎样特别的视频测量应用,1720和1730系列家族都可做到操作容易,价格经济。
全行选择
1730系列波形监视器有全帧的行选择,屏幕上字母数字显示行数,在辅助方式工作时,1720系列矢量仪可随时跟踪1730所选的行显示。全帧的任意一行或二行均可选出显示,或者同时观察两场的相同行。在两场扫描时,图象监视器输出信号上有增辉区,指明所选行的位置。此外,为了摄像机和录像机的调整,任何相继的l5行可重叠显示。
信道A和B同时显示
这些新仪器有先进的微处理器面板控制,半架宽度的波形监视器和矢量仪提供全新的特性,易于使用。1730系列波形监视器和1720系列矢量仪都有双通道显示功能,可让两个输入通道同时显示在示波管上。
双滤波显示
1730(NTSC)和1731(PAL)波形监视器包括双滤波显示,可提供同一信号低通和平坦信息。在2场和2行显示方式中,低通滤波器加至图形左半边。在1行方式,两个信号重叠。这些滤波方式也可独立地使用。1730系列的两种型号设有色度滤波器,其中心频率在副载波频率附近。
单按钮面板设置
常用的面板设置可按一次按钮即可调出存储的预置。此外,当1720与1730串联使用时,1720设置受1730存储键控制。面板上最多可以储存四个用户所选择的面板设置。其它四个面板设置是工厂放置的程序,可从遥控接口存取。
微分相位和增益测量
1720系列矢量仪的刻度板上设有测量微分相位和增益的刻度。微分相位刻度有间隔2度的标记。微分增益的刻度标记有5%间隔。为获得更高精度,1720和1730系列在微分相位的测量时可配合起来,在1730系列波形监视器上用场或行扫描。波形监视器的色度滤波器可用于微分增益测量。
立体声相位测量
1720系列中两个独立的输入连接器为XY模式工作的平衡输入口。这一模式对评价立体声特别有用,用专用的XY刻度即可对幅度和相位进行测量。XY测量可以单独或与矢量合起来显示。这种输入可在需要XY监视的其它地方使用。
相对和绝对SCH相位的极坐标显示(仅对1720 SCH系列)
1720 SCH系列的绝对和相对SCH极坐标显示用于编辑制作是很理想的。在两点绝对SCH模式中，1720SCH系列准确地显示出输入信号副载波对行同步的相位关系。在一点相对模式中，所测量的是对外接基准信号的SCH关系。从而很容易判断帧编辑序列是否匹配。
RGB-YRGB
波形监视器可显示RGB或YRGB。RGB/YRGB阶梯信号通过后面板的连接器输入。
矢量中心点箝位
1720系列矢量仪在矢量方式中有中心点箝位。这样容易检查信号上的剩余副载波。此外，无信号时中心点自动消失以延长示波管寿命。
无视差内刻度
两种仪器都使用后加速，并没有内刻度板的筛状示波管以提供无视差显示。可变的，均匀照明的刻度板和遮光板可使波形照相快速完成。
遥控
内部预置面板设置使RGB/YRGB成为可能，和面板调出/设置一起可通过波形监视器的遥控连接器存取。
可用于NTSC和PAL制
1730系列和1720系列既可为NTSC型也为PAL型。1721矢量仪和1731波形监视器都是PAL型。1735波形监视器和1725矢量仪提供PAL/NTSC双制式监视。作为改进产品的有PAL-M制和PAL-N制的仪器。
技术指标
| 信号输入（视频，外部基准） | |
| 回波损耗- | >40dB,60kHz到6MHz,电源开或断 |
| 最大输入- | ±5VDC+AC峰值 |
| 环接隔离度： | >80dB在 Fcs处 |
| 信道隔离度： | >50dB 在Fsc处 |
| 阻抗- | 1V的1%以内 |
| 增益范围 | 输入信号在0.8V和2V间可调整到1V显示（对X5增益为160mV和400mV) |
| 位置范围 | 不管增益多大，均可使1V信号的峰值白和同步顶位于消陷电平处 |
| 频率响应 | |
| 平坦度- | 50kHz到6MHz2%以内（X1），5%以内（X5） |
| 低通 | 在Fsc处衰减40dB,低通响应在平坦响应的1%以内（1735：30dB) |
| 色度： | 标称带宽1MHz,2*Fsc衰减大于20dB色度响应是平坦响应的1%以内 |
| 瞬时特性 | |
| 前冲 | <1% |
| 过冲 | <2% |
| 振铃 | <2% |
| 倾斜： | <1% |
| 微分增益 | <1% |
| 直流成分恢复 | |
| 箝位时间 | 后肩 |
| 频率响应 | 输入信号中60Hz衰减量 |
| 慢方式： | <20% |
| 快方式： | <90% |
| 消陷电平偏听偏信移 | 当平均图象电平变动从10%到90%导致消陷电平的偏移<1%色同步信号的存在与否导致消急电平偏移<1% |
| 图象监视输出 | |
| 频率响应 | 50kHz到6MHz，3%以内 |
| 微分增益 | <1% |
| 微分相位 | <1度 |
| 直流电平输出 | <0.5V，在75Ω负载上 |
| 增亮 | 在所选行偏置180mVDC |
| 输出阻抗 | 标称75Ω |
| 回波损耗 | >30dB,50kHz到6MHz |
| 输入对输出（图象监视）亮度信号增益比1：1±5%在15kHz处 | |
| 校准器 | |
| 频率 | 100kHz±0.1kHz |
| 时间准确性： | 10μs±0.01μs |
| 幅度 | 1V±1% |
| 水平偏转系统 | |
| 扫描 | 有或无输入信号时扫描应存在 |
| 1行重复频率 | 等于所加场频，扩展后近似等于X25倍 |
| 时间准确度 | 1ms/div，2%以内;0.2ms/div,3%以内 |
| 扫描扩展重合度 | 在屏幕中心附近扩展 |
| 位置范围 | 同步视频扫描的任何部位在各种扫频方式中均应位于屏幕上 |
| 同步 | |
| 内同步 | 带同步的复合视频或黑场色同步标称值±6dB |
| 遥控同步 | 2.0到5.0V方波或4.0V复合同步（同步极性可在内部倒换） |
| RGB/YRGB | |
| 重复速率： | 分另扩展X25和X10倍的场频和行频 |
| 扫频长度 | |
| 3- | 阶（RGB）：3.4GC 4.1divs |
| 4- | 阶（YRGB）：2.5到3.1divs |
| 示波管观察面积 | 80*100mm |
| 轨迹旋转 | 8°范围，典型值 |
| 刻度 | 内标尺，亮度可调 |
订货信息
订购时请准确地使用以下专门用语。仪器标准件在装运时不带机箱或手柄，如果是作为台式或便携式使用，请在选购附件清单中选择合适的机壳。1720，1721，1725，1730，1731和1735均是经UL认证的组件，使用合适的机壳，条例条款中列出的要求。
