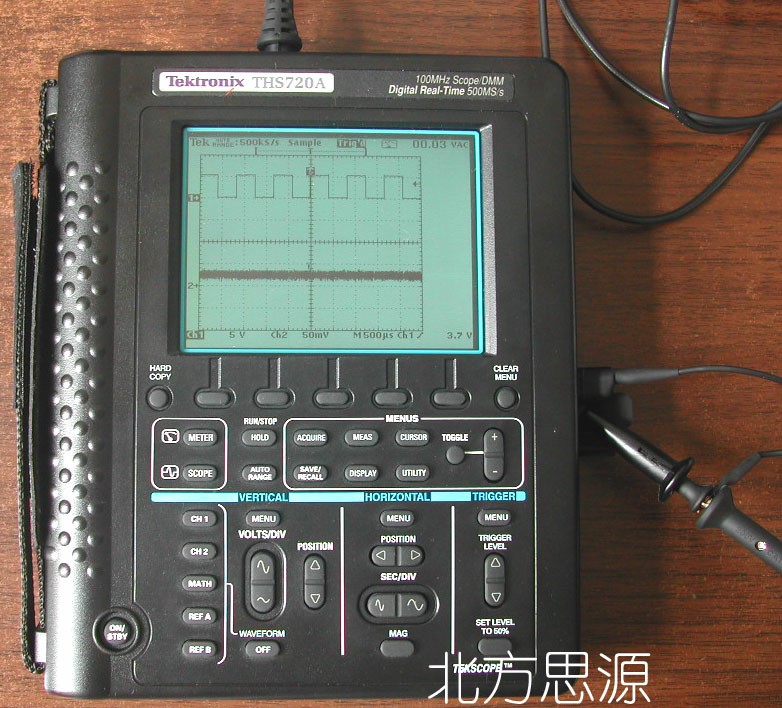

泰克手持示波表 Tektronix THS720A

详细指标--pdf文档

手册和软件下载

带宽100 MHz
通道2
每条通道采样率500MS/s
垂直分辨率8 位
垂直灵敏度5mV/div~50V/div
最大记录长度2.5K点
直流增益准确度±2%
输入电压( 10МΩ400 VRMS CAT I,300 VRMS CAT II
位置范围±10格
DMM技术内置3-3/4位数字万用表(参数详见DMM技术规格)
输入阻抗10MΩ,13.3pF
输入耦合AC, DC, GND
时基范围5ns~50s/div
滚动模式时基≥0.5s/div
显示器带背景光LCD

捕获方式

峰值检测-以每两个采样周期为一个峰值检测周期,在周期内采样最大、最小值,以此作为采样点,组成波形。本捕获方式应用于捕获高频和随机毛刺。在5μs/div~5s/div的所有时间分度下,可捕获窄至10ns的毛刺。

触发系统

时基系统

测量系统

完全的隔离通道结构,600VRMS浮置测量能力


  THS700系列手持式示波器是完全的隔离 通道结构,在多通道测试的过程中,通道之间的相互干扰为零。它能够直接进行差分测量,每通道的浮置电压最大为600VRMS。

内置3-3/4万用表(DMM)规格:

直流电压范围400.0mV~880V
直流电压精度±0.5%读数+5
真有效值交流电压范围400.0mV~640V
最大幅度电压每通道600VRMS(与探头有关)
分辨率4000读数,3-3/4位
交流电压精度±2%读数+5
电阻范围400.0Ω~40.00MΩ
电阻精度±2%读数+2;40MΩ时,±2%读数+5
二极管测量电压范围0~2V
通断检查当<50Ω时声音蜂鸣报警
模式最大、最小、Δ最大-最小、平均、保持
非易失存储10个DMM屏幕
垂直放大能力2×、5×、10×
dB刻度参考电压为1mV~10V可选
dBm刻度参考电阻50Ω可选

显示模式

TekScope Specification Comparison
Feature THS720A/THS720P THS730A

Oscilloscope

Bandwidth 100MHz Digital Real Time 200MHz Digital Real Time
Sample Rate 500 MS/s each channel 1 GS/s
Time/Division Range 5 ns to 50 s/div 2 ns to 50 s/div
Channels Two Two
Sensitivity 5 mV to 50 mV/div (to 500 V/div with 10X probe)
Vertical Resolution 8 bits
Record Length 2500 points
Time Bases Main or delayed run after
Display Modes Vectors, dots, vector accumulate, dot accumulate, YT, XY
Triggering Main only, edge, pulse, video lines, video fields
Acquisition Modes Sample, envelope, average, peak detect
Autorange Controls volts/div, time/div, trig level and acquisition mode
Waveform Maths Ch1 + Ch2, Ch1 - Ch2, CH1 x Ch2
Cursors H bars, V bars, paired (volts @ time)
Measurements Pk-Pk, mean, min, max, rms, +width, -width, frequency, period, +duty, -duty, rise, fall

Multimeter

Resolution 4000 counts, 3.75 digits
DC Volts 400 mV-880 V True RMS
AC Volts 400 mV-640 V True RMS
Resistance 400-40 Mohms (with continuity beeper)
Diode Test Up to 2 V
Other DMM Features Autorange, true rms, average meas., hold, statistics, Min/Max Alarm

General Features

NV Storage 10 waveforms, 10 setups, 100 DMM saved screens
User Interface Simplified TDS 320 with pop-up menus
I/O RS-232 (to 38.4K baud)
