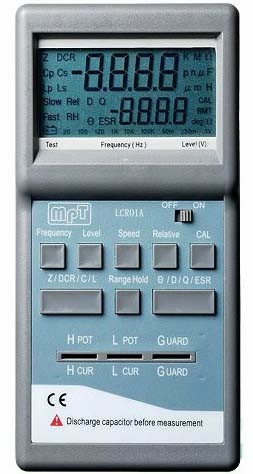

手持宽频LCR测试仪 LCR01A

产地: 台湾
尺寸: 18x9x5cm
净重: 300g

测量频率从20Hz~100KHz,测量参数包括主参数 Z、Cp、Cs、Lp、Ls、DCR和副参数 ESR, D, Q, θ

本仪器对于被动元件特性的评估及基本阻抗测量,都能满足生产线和实验室的各种应用需求,

其测量夹具能轻易的测量有引线的小零件

5线测试夹具可对较大零件和表贴元件(SMD)作精准测量

特性:
  • 测试电压:1Vrms,0.25Vrms,0.05Vrms,1.25Vdc(DCR)
  • 双LCD显示参数,包含(主参数):Z、Cp、Cs、Lp、Ls、DCR与(副参数)ESR、D、Q、θ,显示可任意搭配
    Z:阻抗大小
    Cp:并联电容量
    Cs:串联电容量
    Lp:并联电感量
    Ls:串联电感量
    DCR:直流电阻值
    ESR: 等效串联电阻
    D:损耗因素
    Q:品质因素
    θ:相位角
  • 基本准确度:0.2%(≤10KHz),0.4%(100KHz)
  • 六个测试频率:100kHz,10kHz,1kHz,120Hz,100Hz,20Hz
  • DSP 超快速测量
  • 自动跳档/按键锁定
  • 开路/短路校正
  • 附件:短路校准棒、5线Kelvin测试夹、5线SMD测试探棒、Ni-Mh可充电电池、充电器、操作手册

显示范围:

  • Z 0.000Ω ~ 9999MΩ
  • L 0.000μH ~ 9999H
  • C 0.000pF ~ 9999F
  • DCR 0.000Ω ~ 9999MΩ
  • ESR 0.000Ω ~ 9999Ω
  • D 0.000 ~ 9999
  • Q 0.000 ~ 9999
  • θ -180.0° ~ 180.0°
