产地: 上海
尺寸: 19×13×12cm
重量: 2kg
1.用途和特点

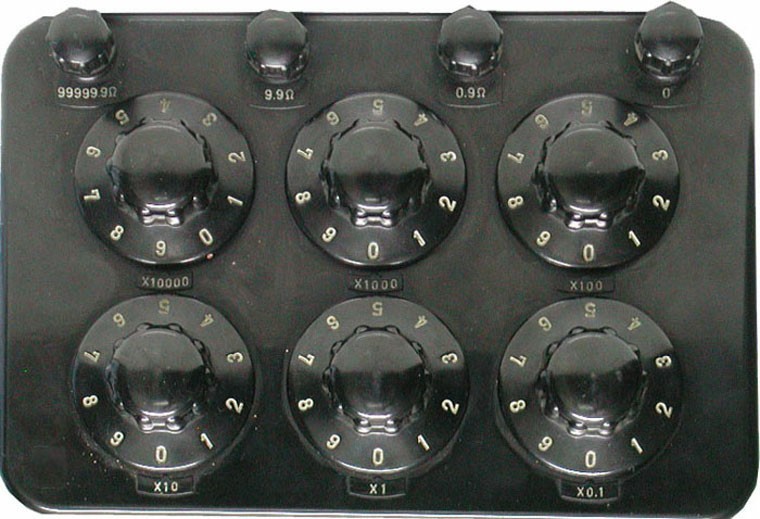

ZX21型为六个十进开关串联而成的多值电阻器。电阻元件接于开关各个触点之上，通过改变开关电刷位置得到各种阻值，按阻值大小分别从四只接线柱上引出。
ZX21型是供直流回路作调节阻值之用。也可用于不作精度要求的交流电路中。
2.主要技术指标
2.1ZX21型直流电阻器全部符合JB/T8225-1999《实验室直流电阻器》行业标准。
2.2阻值调节范围：0~99999.9Ω
2.3使用环境条件：
参考条件：温度20±1.5℃
相对湿度40％~60％
2.4标准度：温度、相对湿度和功率在参考条件下，步进盘的准确度应符合表3规定。
表3
|
步进盘（Ω） |
9×10000 |
9×1000 |
9×100 |
9×10 |
9×1 |
9×0.1 |
|
准确度（％） |
±0.1 |
±0.1 |
±0.5 |
±1 |
±2 |
±5 |
2.5残余电阻：RO＝30±10mΩ
2.6功率：
参考功率：0.2W
标称功率：0.3W
极限功率：0.5W
2.7电路对外壳金属之间的绝缘电阻应不小于100MΩ。电路对外壳金属之间应能耐受45~60HZ实际正弦交流电压2000V，1min试验而不击穿、无防电现象。
