• 主机型号NAP(392.4017.04)
• 功率计传感器型号NAP-Z3(392.6610.55)
• 频率范围 25 - 1000MHz
• 功率测量范围 20mW - 35W
• 性能指标pdf

• TYPE NAUS4 : 25 - 1000MHz, 50mW - 110W (档位 1/3/10/30/100 W)
• TYPE NAUS3 : 25 - 1000MHz, 20mW - 34W (档位 0.3/1/3/10/30 W)
• 性能指标pdf

功率计传感器(功率计探头)

Agilent/hp8481A/hp8482A/
hp8482B/hp8481D/hp8481H/hp8487A/E4412A

名称: 射频功率计(终端式)
型号: Agilent E4419B
厂家: 美国安捷伦

• 真双通道功率计，可同时得到两个功率读数
• 高测量速度(使用E系列传感器，在GPIB上达到100读数/秒)
• 使用8480系列功率传感器可把速度提高一倍(与437B相比)
• 使用8480系列传感器没有量程开关延迟，使用E系列传感器只有一个快量程开关点
• 与 438A功率计代码兼容
• 内部可充电电池选件提供达3小时的连续使用(选件001)
• 详细介绍

• 功率范围：0.01μW～300mW
• 频率范围：0.05～12.4GHz
• 固有误差：±4%（满度值）
• 工作误差：±5%（满度值）
• 零点稳定性：0.5μW/分钟
• 模拟电压输出：指示满量程1V（输出阻抗1KΩ）并具有BCD码输出功能

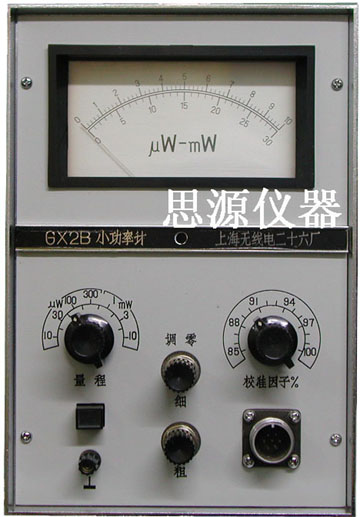

• 配用GX2B T1、 T2、 T3探头

• 频率范围：30MHz-500MHz
• 功率范围：
  (100W 机型) 10/30/100W
  (10W 机型) 10W
  (80W 机型)
• 阻抗：50Ω
• VSWR：小于1.1

照片2

测量范围: 100mW - 10W
频率范围: DC-12.4GHz
探头一 (0.1W 0.3W)
探头二 (1W 3W 10W)
准确度：小于等于8%（FS）±0.2W/℃

功率探头 HP8482A
详细介绍 接口照片

型号: Agilent E4418B 售出
厂家: 美国安捷伦

• 高测量速度（与E系列传感器结合使用，可在GPIB上达到每秒200次读数的测量速度）
• 使用8480系列功率传感器，速度比437B高一倍
• 使用8480系列传感器不会出现量程切换延迟，使用E系列传感器则只有一个快速量程切换点
• 兼容437B和436A功率计的代码
• GPIB和RS232连接器使用户可以远程控制所有功能
• 内置充电电池选件可连续供电长达5.5小时（选件001）
• 详细介绍  性能指标pdf

• 功率计传感器 Booton 51033
  频率范围 100k - 18GHz
  动态范围 -40 to +30 (100nW-1W),-50 to +33 (10nW-2W)
  极限 2 W AVG. +33 dBm
• 功率计主机 Booton 4220
  频率范围 100k - 110GHz
  显示范围 0.1nW (-70dBm) to 5W (+37dBm)
  单位 mW, uW, nW, dBm, and dB relative
  显示方式 4-1/2 digit LED, 3½ digit display of power, 4 digit display of dB with 0.01 dB resolution. Auxiliary analog display, uncalibrated, proportional to recorder output
